PQM-707電能質量分析儀

品牌：波蘭SONEL(索耐)
分類：諧波測試儀（電能質量分析）
應用領域：
測試對象：
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

PQM-707電能質量分析儀簡介：
?PQM-707分析儀是一種自動式儀表，可對電力網絡（DC和50/60Hz）參數進行測量，分析和配準。
?PQM-707所有參數均按IEC 61000-4-30標準的S級測量I/A/W，以保證高精度的測量。
?同類分析儀中超大的7英寸彩色觸摸屏可實現直觀和符合人體工程學的操作。
?由于內置鋰離子電池，PQM-707分析儀可在測量過程中實現高效工作，無需連接任何外部適配器。
?PQM-707電能質量分析儀配備了彩色觸摸屏，高達800x480像素分辨率，提供了界面交互的高舒適度和測量結果的高可讀性。
?PQM-707的外殼設計為滑動露出觸摸屏和所有測量和通信接口。
?防護等級IP51可確保屏蔽灰塵和濺水，以便在室內和室外條件下使用。
?外殼上的折疊滑蓋可以在不使用儀器時提供儀表接口和屏幕保護。

適合廣泛類型的電能質量分析
?直流和額定頻率為50/60 Hz的交流電
?額定電壓可為：64/110 V，110/190 V，115/200 V，127/220 V，220/380 V，230/400 V, 240/415V, 254/440 V, 290/500 V, 400/690 V
?適用于直流電
?單相分析
?兩相 - 帶有中性接地
?三相 - 帶有和不帶中性接地的星形接法
?三相 - 三角形接法

PQM-707電能質量分析儀特點：
?7“觸摸屏-符合人體工程學，直觀的圖形界面
?超過10年記憶不丟失
?CAT IV 600 V- 高安全性
?所有參數為S級-測量精度高
?鋰離子充電電池 - 更高的移動性
?靠從測量網絡獲取供電 - 測量的可靠性
?可拔插存儲卡 - 無限制地記錄數據
?快速設置和報告 - 易于使用
?配合PC端Sonel分析軟件 - 擴展數據分析功能

PQM-707電能質量分析儀測量參數：
?浪涌電流
?電壓L1，L2，L3，N-PE（五個測量輸入） - MAX，MIN，AVG高達760 V，直接或通過傳感器獲取
?電流L1，L2，L3，N（四個測量輸入） - MAX，MIN，AVG高達3 kA（范圍取決于夾鉗類型）
?電流CFI和電壓CFU的波峰因數
?頻率范圍40 ... 70 Hz
?有功功率P，無功功率Q，失真功率D和視在功率S以及無功功率類型（電容和電感）
?有功功率能量EP，無功功率能量EQ，和視在功率能量ES
?功率因數PF，cosφ，tgφ
?高達50次諧波分析能力-電流和電壓
?事件記錄電流和電壓以及波形圖和半周期RMS圖表
?根據IEC 61000-4-30標準，所有參數均按照S級記錄

PQM-707電能質量分析儀應用領域：
?該分析儀應用廣泛，特別適合維護人員使用。
?由于其便攜性和易用性，可以在現場診斷供電網絡中出現的任何問題。
?該分析儀可用于幾乎所有類型的網絡，額定電壓為54 V至760 V，也可通過變壓器間接使用。
?PQM-707可用于電力工程，工業設備維護服務以及其他需要提供網絡分析服務的領域。

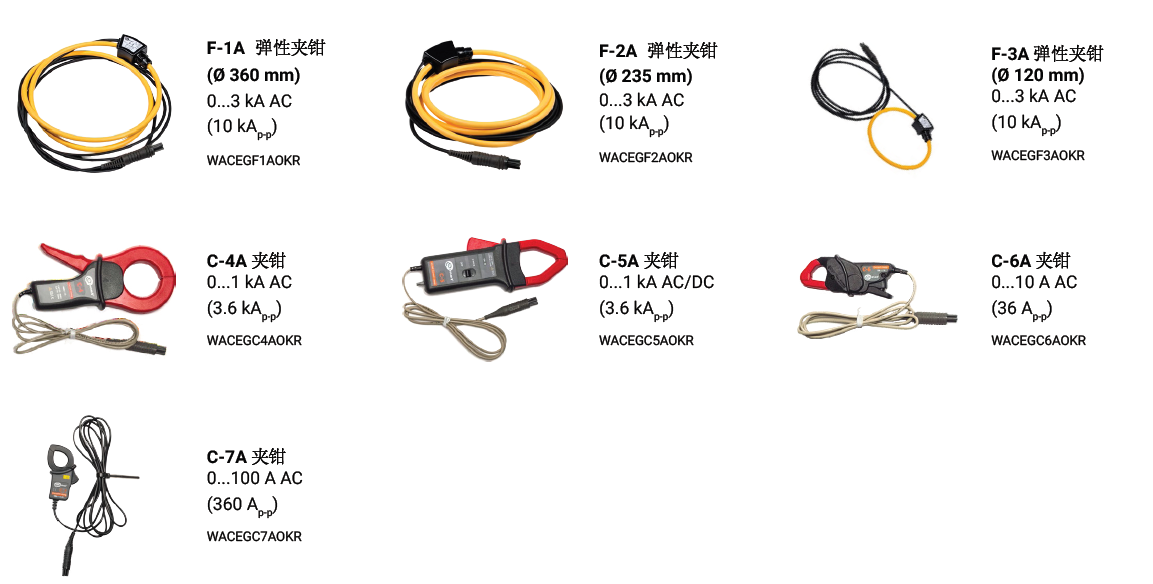

PQM-707可用夾鉗：

參數		測量范圍	分辨率	精度
交流電壓（真有效值）	―	0.0...760.0V	0.01% U_nom	±0.5% U_nom
波峰因數	電壓	1.00...10.00 (≤1.65 for 690 V)	0.01	±5%
波峰因數	電流	1.00... 10.00 (≤3.6 I_nom)	0.01	±5% m.v.
交流電壓（真有效值）	―	depending on the 夾鉗 *	0.01% I_nom	±2% m.v. for m.v. ≥10% I_nom ±2% I_nom for m.v. <10% I_nom (不考慮夾鉗測量誤差)
頻率	―	40.00... 70.00 Hz	0.01 Hz	±0.05 Hz
有功，無功，視在和失真功率	―	取決于配置 (儀表變壓器, 夾鉗)	小數點后四位	取決于配置 (儀表變壓器, 夾鉗)
有功，無功和視在功率能量	―	取決于配置 (儀表變壓器, 夾鉗)	小數點后四位	與上述功率誤差一致
cosφ和功率因數（PF）	―	0.00...1.00	0.01	±0.03
tgφ	―	0.00...10.00	0.01	取決于有功和無功功率的誤差
諧波	電壓	取決于被測交流電真有效值	取決于被測交流電真有效值	±5% m.v. for m.v. ≥3% U_nom ±0.15% U_nom for m.v. <3% U_nom
諧波	電流	取決于被測交流電真有效值	取決于被測交流電真有效值	±5% m.v. for m.v. ≥10% I_nom ±0.5% I_nom for m.v.<10% I_nom
總諧波失真	電壓	0.0...100.0% (相對于有效值)	0.1%	±5%
總諧波失真	電流	0.0...100.0% (相對于有效值)	0.1%	±5%
閃爍指數	―	0.40...10.00	0.01	±10%
不對稱	電壓電流	0.0...10.0%	0.1%	±0.15% (絕對誤差)
浪涌電流	電流	取決于夾鉗 *	0.01% I_nom	±4% m.v. for m.v. ≥10% I_nom ±4% I_nom for m.v. <10% I_nom (RMS1/2)
