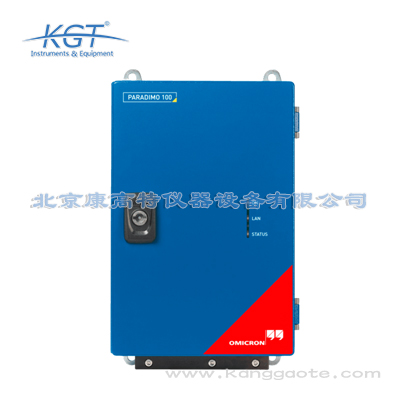

?PARADIMO 100 GIS和GIL高頻局部放電在線監測系統

品牌：奧地利OMICRON
分類：（GIS）局放測試儀
應用領域：電網，電廠，軌道交通，其他，科研，
測試對象： GIS，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

奧地利OMICRON PARADIMO 100 GIS和GIL高頻局部放電在線監測系統由康高特代理，用于氣體絕緣開關 (GIS) 和氣體絕緣線路 (GIL) 的局部放電 (PD) 活動的持續在線監測并對其發展趨勢進行累積跟蹤。現在熱賣中，如需購買，可通過康高特的客服熱線聯系我們！

PARADIMO 100 概述

PARADIMO 100 是一款先進的智能化計算設備，用于氣體絕緣開關 (GIS) 和氣體絕緣線路 (GIL) 的局部放電 (PD) 活動的持續在線監測并對其發展趨勢進行累積跟蹤。它可以對絕緣缺陷進行自動檢測與類別分析，進行可靠的風險評估，必要時發出告*信號。

> 安心無憂 – 自動高*和可靠的絕緣評估，發現風險，可以適時消除重大缺陷，以避免可能發生的故障。
> 安裝簡單 – 設備安裝后可以輕松連接至交流電源、預安裝的特高頻傳感器以及現有 IT 基礎設施。
> 與通信網絡輕松集成 – 通過 Modbus/TCP。
> 將操作人員干預降至*低 – 在完成設置和配置之后，系統會自動開始記錄、保存并評估在線監測數據。在檢測到缺陷并進行分類后，將自動生成*報，進行風險評估。
> 高度可靠的局部放電監測 – 提供多種特高頻監測模式，顯著提高嘈雜環境中的檢測靈敏度并優化數據分析。
> 便利的 Web 用戶界面 – 無需在外部電腦上安裝其他軟件即可訪問系統?？梢苑奖憧旖莸卦L問 Web 用戶界面完成測量配置和*報設置，以及查看實時局部放電數據和所記錄的局放發展趨勢。
> 內置局部放電知識 – 無需具備知識即可解讀結果。系統能對所有局部放電相關缺陷進行檢測并自動進行分類，并進行可靠的風險評估。

輕松的系統遠程訪問
通過 Web 用戶界面獲得所連接設備的完整狀態概覽，查看*報狀態以及實時數據以及所記錄的局部放電發展趨勢數據。

多種特高頻局部放電監測模式
高信號噪聲比
局部放電 (PD) 測量是一種非常有效的工具，可通過檢測高壓 (HV) 設備中的重要缺陷對絕緣狀態做出評估。

但是，類似 IEC 60270 標準規定的常規現場局部放電測量等方式，通常會受到周圍環境干擾的影響。而在特高頻 (UHF) 范圍內采用其他的局部放電測量方式，則會獲得非常高的信號噪聲比。許多干擾信號，如移動通信和雷達信號，其傳播主要在較低或較窄的頻率范圍內。特高頻范圍內的局部放電檢測也可用于嘈雜現場環境中局部放電的持續在線監測。

寬頻段和中頻段特高頻局部放電同步檢測
使用寬頻段和中頻段特高頻在線監測模式，PARADIMO 100 可以同時監測四個不同頻率范圍內的局部放電活動。對于存在環境噪聲的情況，也可以實現較高的信號噪聲比。

寬頻段特高頻監測模式 (2 GHz)

智能*報算法
PARADIMO 100 會定期評估所監測的 80 MHz 濾波器的局部放電水平并適時發出*報。如果指定時間段內的局部放電水平持續高于所配置的*報閾值，并且相解局放圖模式歸類為缺陷，則會發出*報。
本質上來說，GIS/GIL 內產生的局部放電脈沖在被傳感器拾取前，會沿著信號傳播路徑衰減。因此，在兩個傳感器之間檢測到的缺陷的局部放電信號只是其實際信號水平的一部分。

PARADIMO 100 中的*報算法在持續評估所測得的局部放電水平時，會將相鄰傳感器之間的衰減考慮在內。這樣*可以檢測出本來會被忽略的重大局部放電事件。

智能*報算法

測試信號生成器
為了確定兩個相鄰傳感器之間的衰減，每臺 PARADIMO 100 設備都可以使用內置的測試生成器選擇性地發出測試脈沖。

PARADIMO 100 GIS和GIL高頻局部放電在線監測系統

局部放電在線監測
特高頻輸入
通道數量	1
特高頻接口類型	N型
頻率范圍	局部放電：100 MHz ...2 GHz
AC同步：50 Hz...60 Hz
AC 系統頻率測量準確度
±0.01%
最大雙脈沖
分辨率	<80 ns典型值
局部放電事件時間分辨率	<8ns
PD 脈沖速率	>63k 脈沖/s
局部放電測量模式	寬頻段：2 GHz
中頻段：80 MHz
靈敏度	2 GHz范圍：<-78 dBm
80 MHz范圍：<-86 dBm

機械參數
尺寸(寬×高×深)	205×340×98 mm.
重量	約4.5kg.
濕度	5%...95%,無凝露
環境溫度
(工作)	-10℃...+55°C/
設備可靠性	EMC IEC/EN 61326-1
標準	(工業電磁環境)
FCC第15部分B 子部分，A類
安全性	IEC/EN/UL61010-1
IEC/EN/UL61010-2-030
防護等級	IP65
電源
電源電壓	200V...240VAC
100 V...130 VAC
功率消耗	≤15W
電源電壓頻率	50 Hz...60 Hz
防護等級	Ⅱ級
光纖連接
介質	標準：雙工多模光纖50/125 μm(OM3 或更高
等級)
波長	1300 nm
最大光纖長度	2 km
接口類型	ST
PARADIMO 100 GIS和GIL高頻局部放電在線監測系統說明文檔

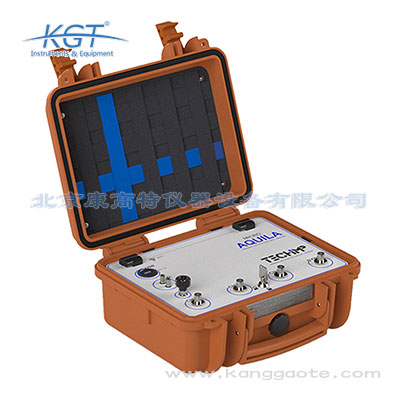

意大利Techimp microAQUILA GIS局放測試儀
