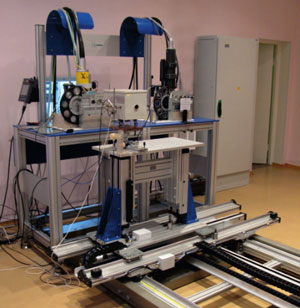

白俄羅斯ATOMTEX AT03校準臺用于將待校準的劑量計放置在校準臺X射線區域,進而對儀器進行校準。
AT03校準臺的功能:
?校準臺的主要功能是把需要校準的儀器定位在校準臺的固定位置,然后通過其本身的定位系統移動儀器到X射線照射的指定位置
?標準臺可以通過控制面板中的軟件來進行設置
?視頻控制系統是用來遠程讀取校驗系統的軌跡
AT03校準臺的特點:
?*定位校準臺和被校準儀器
?定位器平臺位置可調(伺服電機)
?使用激光測距儀對中儀器
?撲捉X坐標到輻照的中心位置
?自動和手動定位
?使用視頻控制系統實時查看被測設備測量值
?定位器平臺位移過量保護裝置
?系統可以使用一到兩束過濾完的X射線
AT03校準臺的應用范圍:
?計量院(X射線檢測儀)
?核輻射儀器(X射線檢測儀)生產廠家
AT03校準臺的技術參數:
移動工作臺范圍
|
X軸
|
0 mm…2300 mm
|
Y軸
|
0 mm…1120 mm
|
Z軸
|
0 mm…200 mm
|
旋轉
|
360°,每15°一階
|
輻射光束高度
|
1200 mm…1300 mm
|
定位的相對誤差
|
X軸
|
≤0.02%
|
Y軸
|
≤0.05%
|
移動工作臺的可重復性
|
X軸
|
≤0.02 mm
|
Y軸
|
≤0.05 mm
|
Z軸
|
≤0.05 mm
|
移動工作臺的*小步差
|
X軸
|
≤0.005 mm
|
Y軸
|
≤0.01 mm
|
Z軸
|
≤0.01 mm
|
操作模式設定時間
|
≤1 min
|
持續操作時間
|
≥24 h
|
電源
|
230 (± 23) V, (50 ± 1) Hz
|
*大功率
|
1000VA
|
操作溫度范圍
|
+15°C…+25°C
|
相對濕度
|
≤80%
|
尺寸
|
定位系統
|
3850x2030x207 mm
|
控制單元
|
800x430x2000 mm
|
控制面板
|
220x176x95 mm
|
激光測距
|
1120x420x230 mm
|
重量
|
定位系統
|
430KG
|
控制單元
|
130KG
|
控制面板
|
1KG
|
激光測距
|
20KG
|
工具套裝
|
75 KG
|
