產品簡介
電力公司及承包商在特定情況下,需要識別帶電電力電纜,例如開挖溝渠、鋪設分支電纜、配電電纜維護前后等。電力電纜的識別必須快速準確,否則會造成人身傷害、供電中斷等事故。
Ariadna Instruments IC1G, IC1G,為一款超便攜電纜識別儀,可在低壓配電網進行電纜識別。IC1G電纜識別儀包括發射機(IC1G-TX)和接收機(IC1G-TX)。
Ariadna IC1G使用非常簡單,發射機(TX)連接到低壓配電電纜,接收機(RX)用來識別定位電纜的上游,即中低壓斷路器端。

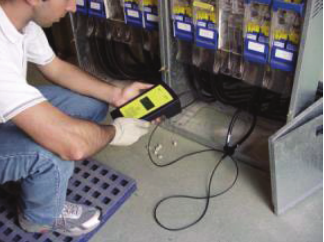

使用IC1G接收機(RX)識別中-低壓變壓器的低壓側電纜
接收機上以圖像顯示信號注入端的電壓(TX),電流(RX),接收信號極性(TX)和電池電量(TX,RX)
主要特點
無需斷電,識別電纜
兩種傳感器:
環形傳感器: 將傳感器環繞至單芯電
U 形傳感器: 傳感器接觸電纜,單芯或多芯
用于低壓配電電纜,*高250 Vac (50/60HZ )
接收機持續識別被測電纜
使用簡單,接收機和發射機自動同步信號

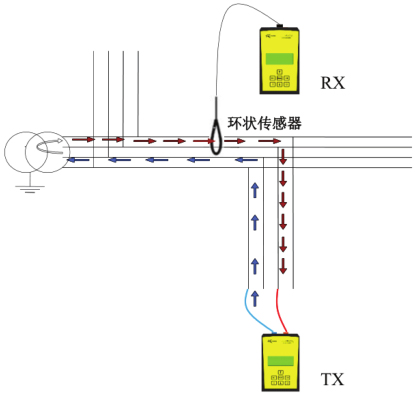

接線圖
Ariadna IC1G 符合 EU 低壓指導方法 72/23/CEE 和 EN61010-1(用于測量、控制和實驗室使用的電子設備的安全要求)。
技術參數
IC1G-TX ( 發射機)
|
IC1G-RX ( 接收機)
|
尺寸
|
12 x 22 x 6.5
|
尺寸
|
12 x 22 x 6.5
|
等級
|
IP54
|
等級
|
IP54
|
重量
|
0.75 Kg
|
重量
|
0.75 Kg
|
工作電壓
|
100-250 Vac (50/60Hz)
|
*大被動接收電流 (50/60Hz)
|
250A
|
待測電路
|
480 Vac (50/60Hz)
|
電纜識別顯示
|
聲音及圖像
|
*大功率
|
4x1.5V AA 電池
|
電源供電
|
4 x1.5V AA 電池
|
輸出電流
|
70 A 峰值
|
傳感器
|
Rogowski線圈
|
電纜長度
|
180 cm
|
U 型傳感器sensor
|
熔斷絲
|
6A 10x38 mm 熔斷絲
|
工作環境溫度
|
-10 oC / 55 oC
|
工作環境溫度
|
-10 oC / 55 oC
|
|
