IDAX300是基于DFR技術（介電頻率響應，有時也稱作FDS介質譜）的一臺革命性的絕緣診斷儀器。雖然這項技術已經在實驗室應用許多年，但I(xiàn)DA/IDAX是*臺用作現場測量的儀器(1997)。IDAX儀器的品質和技術的有效性通過過去數十年中的廣泛使用已被充分證明。
變壓器中的水分

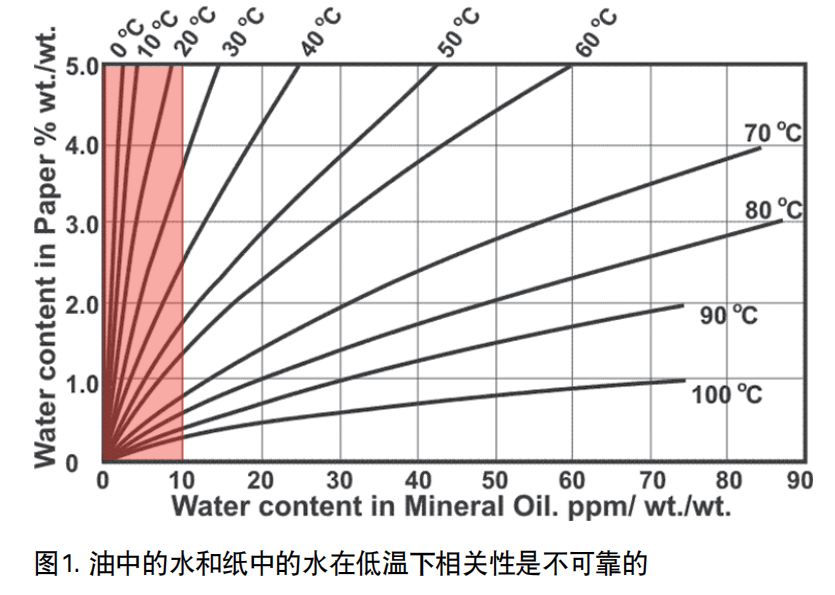

IDAX300可以通過一次測試給出可靠的水含量結果。在20-30℃情況下，測試可在22分鐘內完
成。作出設備維護或更換決定時，需要得到足夠的絕緣狀態信息和設備的預期負載情況。在變壓器、發電機或電纜設計壽命快到時，通過可靠的絕緣診斷和負載管理，額外增加數年運行時間可節省大量資金。
1、測試

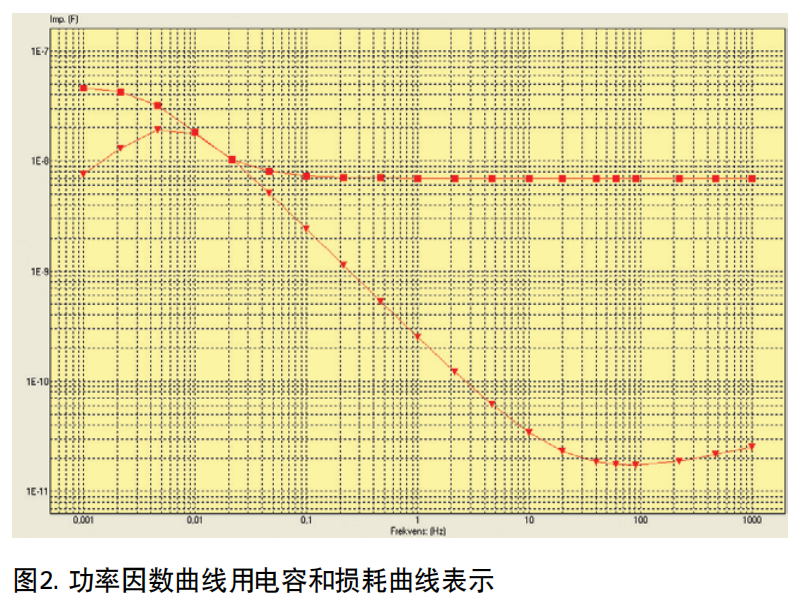

介損是會隨著溫度和頻率的變化而變化的，因此通過測試1kHz–1mHz范圍內數個離散頻率點下的介損值，*可以繪制出特定溫度下的頻率響應曲線，如圖2所示。
2、模型

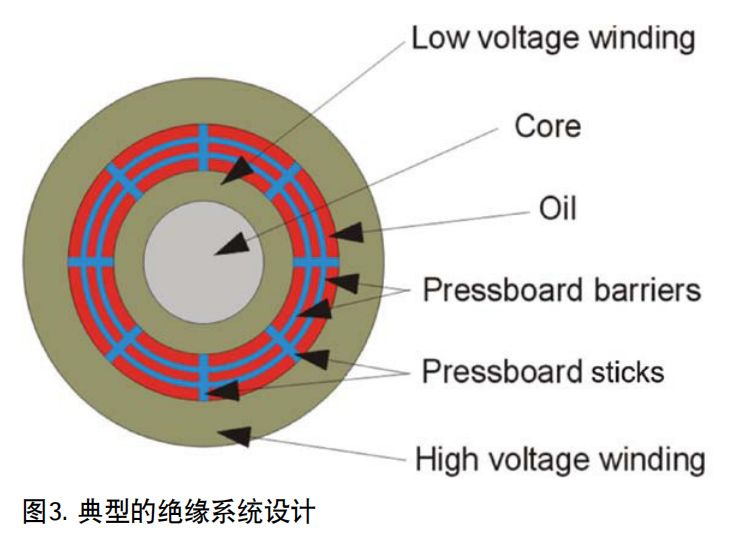

變壓器繞組間的絕緣包含了固體絕緣和液體絕緣兩部分，固體絕緣包括形成絕緣油冷卻通道的圍屏和撐條，如圖3所示。分析軟件會改變這些參數的幾何形狀來模擬每種可能的設計。模型中使用了Arrhenius公式來計算和補償溫度對材料的影響[3]。
3、一個點是不夠的
傳統的介損測試得到的是工頻值(50/60Hz)，這里*是IDAX300和傳統方法的區別。圖6給出了為什么一個點不足以發現潛在的問題的例證。介損測試*多只能知道問題的存在。這個例子中的兩臺變壓器有相同的工頻介損值，然而一臺變壓器絕緣紙濕度較大(3.6%)，需要現場干燥；另一臺變壓器絕緣油需要更換。IDAX300能通過一次測試得到*和決定性的結論。
4、測試步驟

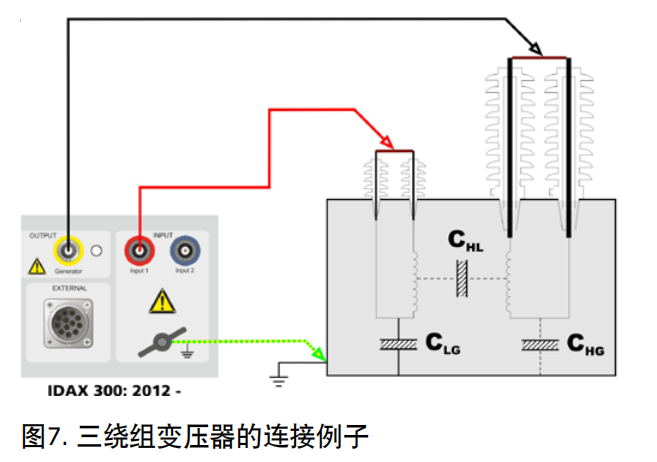

IDAX300的測試準備工作和操作步驟與傳統的介損測試相同，變壓器需要斷網并隔離。IDAX軟件可在Windows XP、Vista、7和8系統上運行，使用標準的USB線或網線進行通信。軟件具有測試輔助模板以完成設置，并顯示接線圖(如圖7)。夾子上的顏色標記使得接線更加容易。測試可以在連線完成后馬上開始，測試完成后無需對試品進行放電(直流測試需要進行放電)。
IDAX300有三個測試終端(紅色、藍色和接地)，使其可以通過一次接線自動完成多個測試。
5、多功能測試儀
除了進行油浸式變壓器的水分分析以外，IDAX300多功能測試儀還可以測試套管和其它電力設備，功能包括：
?介損測量
?電容測量
?高壓環測試
?升壓測試
?直流絕緣電阻測試（絕緣電阻、吸收比、極化指數）
?勵磁電流測量
IDAX300的*大測試電壓是200 V(DC/AC峰值)，使用選配的VAX020放大器，*大測試電壓可達2 kV(DC/AC峰值)。
6、校正
校正套件可用于對IDAX300進行簡單和可靠的校正。這個套件可以減少儀器的停機時間和運輸成本，因?yàn)橹恍鑼⑿Ｕ兴椭翙C(jī)構進行校正，而不需將儀器寄出。全新的設計使其可在當?shù)氐臋C(jī)構進行校正，避免了長途運輸。
7、在線監測
在線監測功能是IDAX5.0軟件的一項新的功能，使用DFR技術對各種制造過程進行監測，例如：
? 干燥，變壓器等設備油浸紙或非油浸紙的除水的過程
? 浸漬，如使用絕緣液體或樹脂對干燥的絕緣紙進行浸漬的過程
? 固化，如電機定子絕緣材料樹脂或環氧樹脂的固化過程
DFR掃頻測試與溫度信息一起被記錄并分析。在線監測功能需要一組獨立的授權碼。
IDAX300變壓器介電頻率響應分析儀是被證明有效的測定變壓器絕緣水分的儀器。儀器和帶模型的軟件已被廣大用戶測試并證實有效。*新的第五代產品比之前的產品測試速度更快、使用更簡單、功能更全面。頻率范圍從DC到10 kHz，可抵御變電站干擾，快速測試方法和200V到30kV的測試電壓，使IDAX300成為一種*全面絕緣診斷測試系統。
